如何识别201和304开元网页版？

识别201和304开元网页版（两者均为奥氏体开元网页版）需结合物理特性、化学成分及实用检测方法，以下是具体鉴别方案：

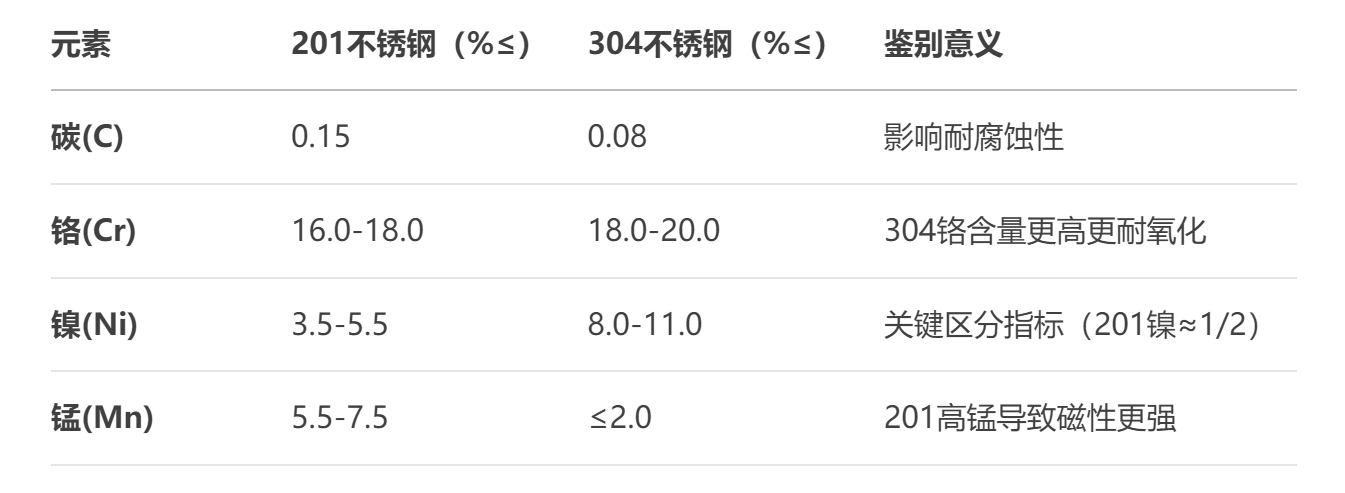

一、化学成分差异（GB/T 3280-2015标准）

二、4种实用鉴别方法

1. 磁性测试法（快速初筛）

操作：用磁铁贴近材料表面

现象：

201开元网页版：显示弱磁性（因高锰奥氏体不稳定，冷加工后转马氏体）

304开元网页版：无磁性或极微弱磁性（需强磁铁检测）

注意：此法仅作参考，304深冲压后也可能带磁性

2. 化学试剂检测（专业准确）

锰元素检测：

使用「开元网页版锰含量检测液」（如M-2试剂）：

201：滴液后3分钟内变深红色（Mn≥5.5%）

304：保持淡黄色或微粉红（Mn≤2%）

镍元素检测：

使用「镍定性液」（如Ni-3试剂）：

304：立即出现明显红色絮状物（Ni≥8%）

201：无反应或极淡红色（需对比色卡）

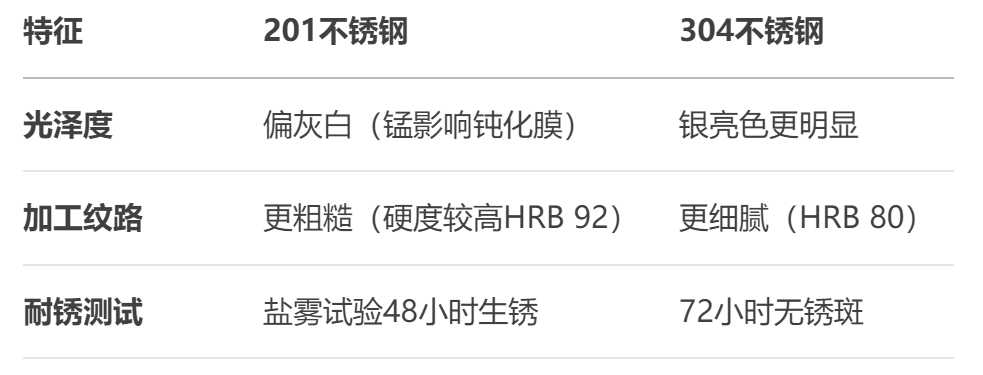

3. 表面观察法（经验判断）

4. 火花鉴别法（工厂场景适用）

201开元网页版：

砂轮打磨时火花密集且长（含锰助燃）

火花呈亮黄色带少量分叉

304开元网页版：

火花稀疏短小

火花呈暗红色无分叉

三、常见误区和注意事项

价格陷阱：

304市场价约18-22元/kg，201仅10-12元/kg，低价"304"需警惕。

标号造假：

部分201会激光打标"304"，需结合多重检测法验证。

应用场景建议：

201：适用于干燥环境装饰件（如电梯内饰、家具框架）

304：必须用于潮湿/食品接触场景（如厨房设备、医疗器械）

四、专业机构检测手段

若需法律效力报告，可进行：

光谱分析（OES）：1秒出成分数据（误差±0.01%）

X射线荧光（XRF）：无损检测镍铬含量

通过以上方法组合使用，可有效避免以次充好。对于关键工程用料，建议采购时要求供应商提供材质证明（EN 10088-2或ASTM A240标准检测报告）。
