开元网页版管焊缝尺寸出现问题要怎么解决？

开元网页版管焊缝尺寸问题（如焊缝过高、过低、宽度不均或咬边等）会影响结构强度、密封性和耐腐蚀性。以下是系统的分析和解决方案：

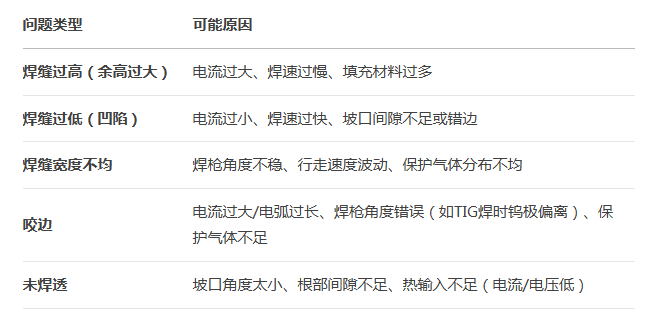

一、常见焊缝尺寸问题及原因

二、解决方案
1. 工艺参数调整
电流/电压优化：

余高过大：降低电流10%~15%或提高焊速。

凹陷/未焊透：增加电流或降低焊速，确保熔深达标（可先试焊样件）。

脉冲焊接（TIG/MIG）：通过调节脉冲频率控制热输入，减少咬边风险。

焊速控制：保持匀速（建议使用自动焊机或导轨），手动焊时需培训焊工稳定性。

2. 操作技巧改进
焊枪角度：

MIG/MAG焊：保持15°~20°的推角（向后倾斜），避免气体保护不良导致咬边。

TIG焊：钨极与工件呈70°~80°，填充丝与钨极成10°~15°。

电弧长度：TIG焊时电弧长度≤钨极直径1.5倍，MIG焊时保持15~25mm。

3. 坡口与装配检查
坡口尺寸：确保坡口角度（通常60°~70°）、钝边（1~2mm）和根部间隙（2~3mm）符合工艺卡要求。

错边矫正：使用夹具固定管道，错边量≤壁厚的10%（如3mm壁厚允许0.3mm错边）。

4. 保护气体优化
气体流量：TIG焊8~12L/min，MIG焊15~20L/min，避免过低导致氧化或过高引乱流。

混合气体：MIG焊推荐Ar+2%O₂（改善润湿性），TIG焊纯氩（99.99%）。

5. 焊后处理
打磨修正：

余高过高：用角磨机修磨至与母材平滑过渡（注意避免过热变色）。

咬边：补焊后打磨，补焊时需降低电流。

酸洗钝化：恢复焊缝区耐腐蚀性（尤其修正后的区域）。

三、预防措施
焊前验证：

试焊并剖切检查焊缝截面（验证熔深和尺寸）。

校准焊机参数（电压/电流表与实际输出是否一致）。

自动化替代：

关键焊缝采用自动焊机（如管道 orbital welding），减少人为因素。

焊工培训：

针对开元网页版特性（低导热性、高热膨胀系数）进行专项训练。

四、案例参考
案例1：某化工管道焊缝咬边

原因：MIG焊时保护气体流量仅10L/min（标准需15L/min）+ 焊速过快。

解决：调整气体流量至18L/min，焊速降至25cm/min，咬边消失。

案例2：焊缝余高3mm（要求≤1.5mm）

原因：填充丝送速过快（与电流不匹配）。

解决：降低送丝速度20%，余高达标。

五、注意事项
热输入控制：开元网页版易因过热导致晶间腐蚀，需严格控制层间温度（≤150℃）。

材料匹配：选用与母材同系列的焊丝（如304管用ER308焊丝）。

通过以上方法可系统性解决焊缝尺寸问题，若涉及承压或腐蚀环境，建议按ASME B31.3或GB/T 20801标准进行无损检测（RT/UT）。
