浅谈开元网页版折弯的一些小知识

开元网页版折弯是钣金加工中的常见工艺，其特殊性在于开元网页版的材料特性（高硬度、强韧性、易加工硬化等）对折弯工艺提出了更高要求。以下是关键知识点和实用技巧：

一、材料特性对折弯的影响
牌号差异

304/316奥氏体开元网页版：延展性好但回弹大（需过弯补偿），加工硬化明显（同一位置避免反复折弯）

430铁素体开元网页版：硬度高但脆性大（最小折弯半径需增大20%）

201系列：含锰量高，折弯时易开裂（建议退火后加工）

厚度与方向性

板厚≤2mm可采用锐角折弯（如90°折弯内R角可做到0.5t）

注意轧制方向：折弯线与纤维方向垂直（平行易产生裂纹）

二、核心工艺参数
折弯半径

经验公式：ZUI小内半径R=（0.8~1.5）×t（t为板厚）

特殊要求：医疗/食品设备需R≥1.5t避免卫生死角

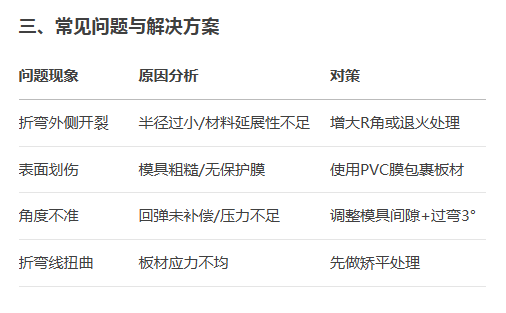

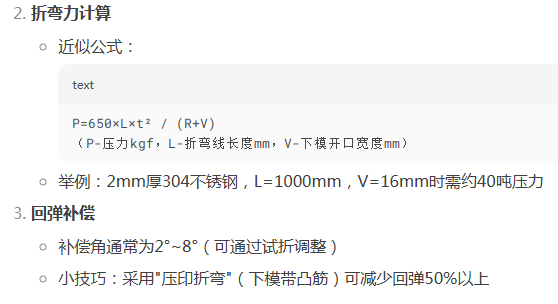

四、模具选择要点
上模（冲头）

优先选用86°尖刀模（避免与板材大面积接触）

硬度要求≥HRC60（推荐SKD11材质）

下模（V型槽）

开口宽度V=（6~12）×t（薄板选6-8t，厚板选10-12t）

深槽设计（槽深＞R+t）可避免干涉

五、特殊工艺应用
激光折弯复合加工

先用激光在折弯线处切出微槽（深度0.3t），可降低折弯力30%

适用于精MI电子外壳加工

热折弯（150-300℃）

解决厚板（＞6mm）折弯开裂问题

需控制加热区域避免氧化变色

六、检验标准参考
角度公差：GB/T1804-m级（±1°）

直线度：≤0.3mm/1000mm

表面质量：目测无橘皮、压痕（用10倍放大镜检验）

掌握这些要点后，可显著提升开元网页版折弯的良品率。实际操作中建议先做试折，根据材料批次微调参数。
