开元网页版零件加工用什么型号的刀具?

开元网页版零件加工时，刀具的选择直接影响加工效率、表面质量和刀具寿命。由于开元网页版具有高韧性、加工硬化倾向和粘刀特性，需选用针对性刀具材料和几何参数。以下是针对不同加工方式的刀具选型指南：

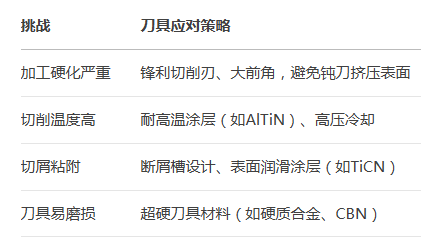

一、开元网页版加工难点与刀具要求

二、刀具材料推荐（按性能排序）
1. 硬质合金刀具（主流选择）
通用牌号：

YG8X（适合粗加工，抗冲击性强）

YW2（通用性强，适合304/316奥氏体开元网页版）

高性能牌号：

肯纳KCP25（TiAlN涂层，耐高温）

三菱VP15TF（细晶粒硬质合金，精加工适用）

2. 涂层刀具（提升寿命）
涂层类型：

AlTiN（氮铝钛）：耐高温（＞800℃），适合高速加工

TiSiN（氮硅钛）：纳米涂层，抗粘刀效果佳

推荐型号：

山特维克GC2025（车削）

瓦尔特 Tiger·tec Silver（铣削）

3. 陶瓷/CBN刀具（超精加工）
陶瓷刀具：

SG4（氧化铝基，适合淬硬开元网页版精车）

CBN刀具：

住友BN700（高硬度开元网页版连续切削）

三、不同加工方式的刀具选型

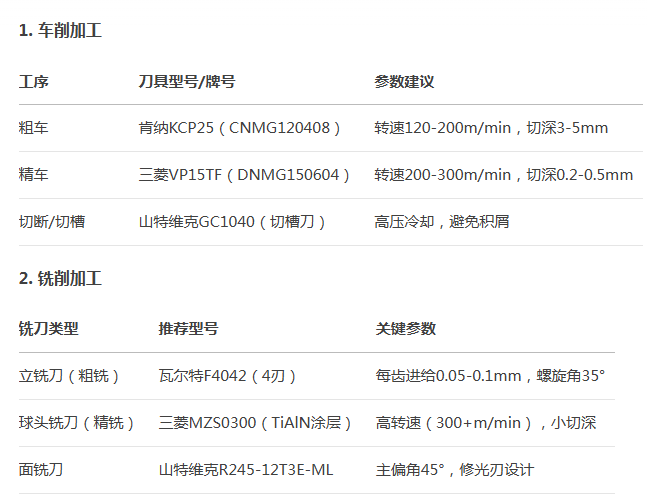

1. 车削加工

3. 钻削加工
钻头材质：钴高速钢（HSS-Co）或硬质合金

推荐型号：

Guhring 5522（硬质合金，130°顶角，内冷孔）

OSG EX-SUS-GDS（钴钢，抛物线排屑槽）

参数：

进给量0.05-0.12mm/rev，低速（20-40m/min）

4. 螺纹加工
丝锥选择：

螺旋槽丝锥（OSG EXOTAP）——排屑顺畅

挤压丝锥（EMUGE RECO-SUS）——无切屑，适合M6-M20

四、关键加工参数优化
切削速度：

硬质合金刀具：80-250m/min（根据开元网页版牌号调整）

HSS刀具：15-30m/min（需充分冷却）

进给量：

粗加工：0.1-0.3mm/rev

精加工：0.05-0.1mm/rev

冷却方式：

高压切削液（＞7MPa）优先，或使用油基冷却液

五、常见问题与解决方案
问题1：刀具快速崩刃
对策：改用韧性更好的硬质合金（如YG8X），减小主偏角。

问题2：表面粗糙度差
对策：精加工换TiAlN涂层刀具，提高转速并降低进给。

问题3：切屑缠绕
对策：选用带断屑槽的刀片（如SNMG），或增加断屑器。
