开元网页版焊接中需要注意哪些问题

在开元网页版焊接过程中，材料特性、工艺选择和操作细节直接影响焊缝质量和耐腐蚀性。以下是关键注意事项及解决方案：

一、材料预处理
表面清洁

使用丙酮或酒精清除油污（禁用含氯溶剂）

焊缝两侧20mm内氧化层需用开元网页版钢丝刷（专用）打磨至金属光泽

坡口加工

厚度≤6mm可不开坡口（I型对接）

厚板建议V型坡口（角度60°±5°，钝边1-2mm）

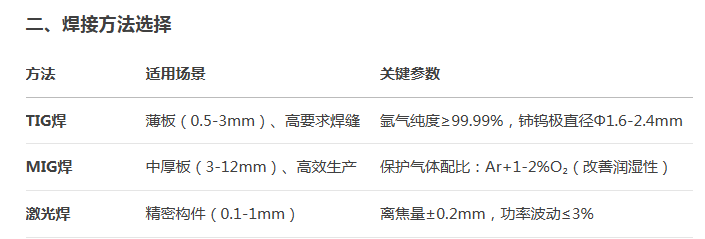

三、工艺控制要点
热输入管理

线能量控制在5-15kJ/cm（奥氏体开元网页版）

层间温度≤150℃（可用红外测温仪监控）

防变形措施

薄板采用脉冲焊接（频率1-5Hz）

厚板使用分段退焊法（每段长度≤100mm）

保护气体

主保护气流量8-15L/min（视喷嘴直径调整）

背面保护气流量3-5L/min（重要焊缝必须）

四、特殊问题处理
1. 晶间腐蚀防护
低碳开元网页版（如304L）：焊后无需处理

常规开元网页版（如304）：

焊后快速冷却（水冷或铜垫板）

或进行固溶处理（1050-1100℃急冷）

2. 热裂纹预防
控制Si含量≤0.6%（ER308L焊丝Si约0.3%）

避免交叉焊缝（T型接头优先采用跳焊）

3. 焊缝变色处理
酸洗钝化：HNO₃(20%)+HF(2%)溶液浸泡20分钟

电解抛光：电压12V，时间30-90秒

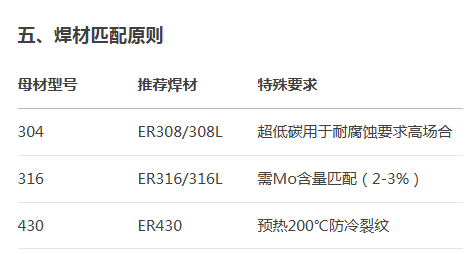

六、焊后检测标准
外观检查

余高≤1.5mm（承压件）或≤3mm（非承压件）

咬边深度＜0.5mm（ASME标准）

无损检测

渗透检测（PT）：发现＞0.1mm表面缺陷

射线检测（RT）：Ⅱ级合格（GB/T 3323）

腐蚀测试

盐雾试验（ASTM B117）：500小时无红锈

七、安全防护
通风要求

作业区铬烟尘浓度＜0.05mg/m³（OSHA标准）

使用局部排烟装置（风量≥100m³/h）

个人防护

焊接面罩配#12-#14滤光片

穿戴牛皮手套（防金属飞溅）

案例：某化工设备316L管道焊接工艺

参数：TIG焊，电流90A，氩气12L/min，背面保护5L/min

结果：焊缝通过X射线探伤和晶间腐蚀试验（CuSO₄+H₂SO₄煮沸24h无裂纹）

开元网页版焊接的核心是“低热输入+严格保护”。对于重要结构，建议进行焊接工艺评定（WPS/PQR）。医疗、食品行业需特别注意焊后内表面光洁度（Ra≤0.8μm）。
